Technické izolace ISOVER: Od tepelné izolace po protipožární a vzduchotechnické systémy

Technická izolace nemusí být jen pouzdro kolem potrubí. Může mít podobu univerzální desky, lamelové rohože s hliníkovou fólií, rohože na drátěném pletivu, certifikovaného systému protipožární ochrany nebo dokonce samotného vzduchotechnického potrubí s integrovanou tepelnou a akustickou izolací. Právě tak široké je portfolio technických izolací ISOVER.

Vedle řešení pro potrubí, technologická zařízení a VZT zahrnuje portfolio ISOVER protipožární systémy FireProtect®, ORSTECH Protect a ULTIMATE Protect i systém CLIMAVER® 360, který spojuje VZT potrubí a izolaci v jednom kroku. Pro návrh technické izolace pak ISOVER nabízí také výpočetní programy IsoCal® a IsoDim®. Pojďme se v jednotlivých řešeních zorientovat.

1. Tepelné izolace: Od potrubí po technologická zařízení

Základem technických izolací jsou řešení pro potrubní rozvody a technologická zařízení. Technické izolace ISOVER se používají zejména k izolaci výměníků, nádrží, kotlů, pecí, bojlerů a dalších technických rozvodů. Podle konkrétní aplikace mohou snižovat tepelné ztráty, omezovat povrchovou teplotu, regulovat teplotu média nebo tlumit hluk.

U rozvodů tepla a teplé vody menších průměrů lze použít potrubní pouzdra s hliníkovým polepem. Větší průměry ISOVER řeší například rohožemi ISOVER ML-3 ze skelného vlákna, případně rohožemi na pletivu TECH Wired Mat z kamenné vlny nebo lamelovými rohožemi ORSTECH LSP. Stejné principy se uplatňují také při izolaci technologických zařízení, kde může o vhodném provedení rozhodovat geometrie zařízení, provozní teplota nebo způsob montáže.

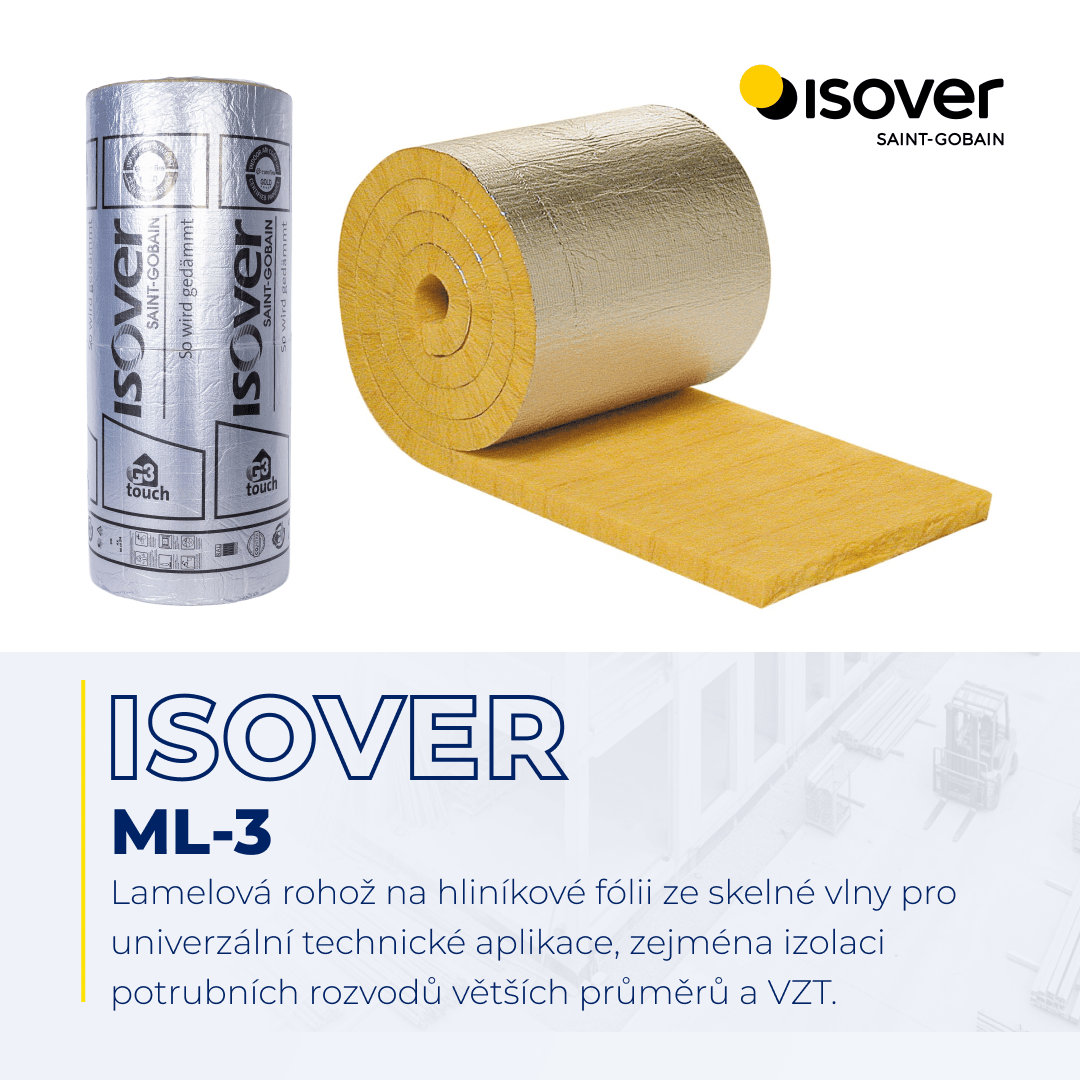

ISOVER ML-3 je univerzální lamelová rohož ze skelné vlny pro technické aplikace. Uplatnění nachází mimo jiné při izolaci potrubních rozvodů větších průměrů a ve vzduchotechnice.

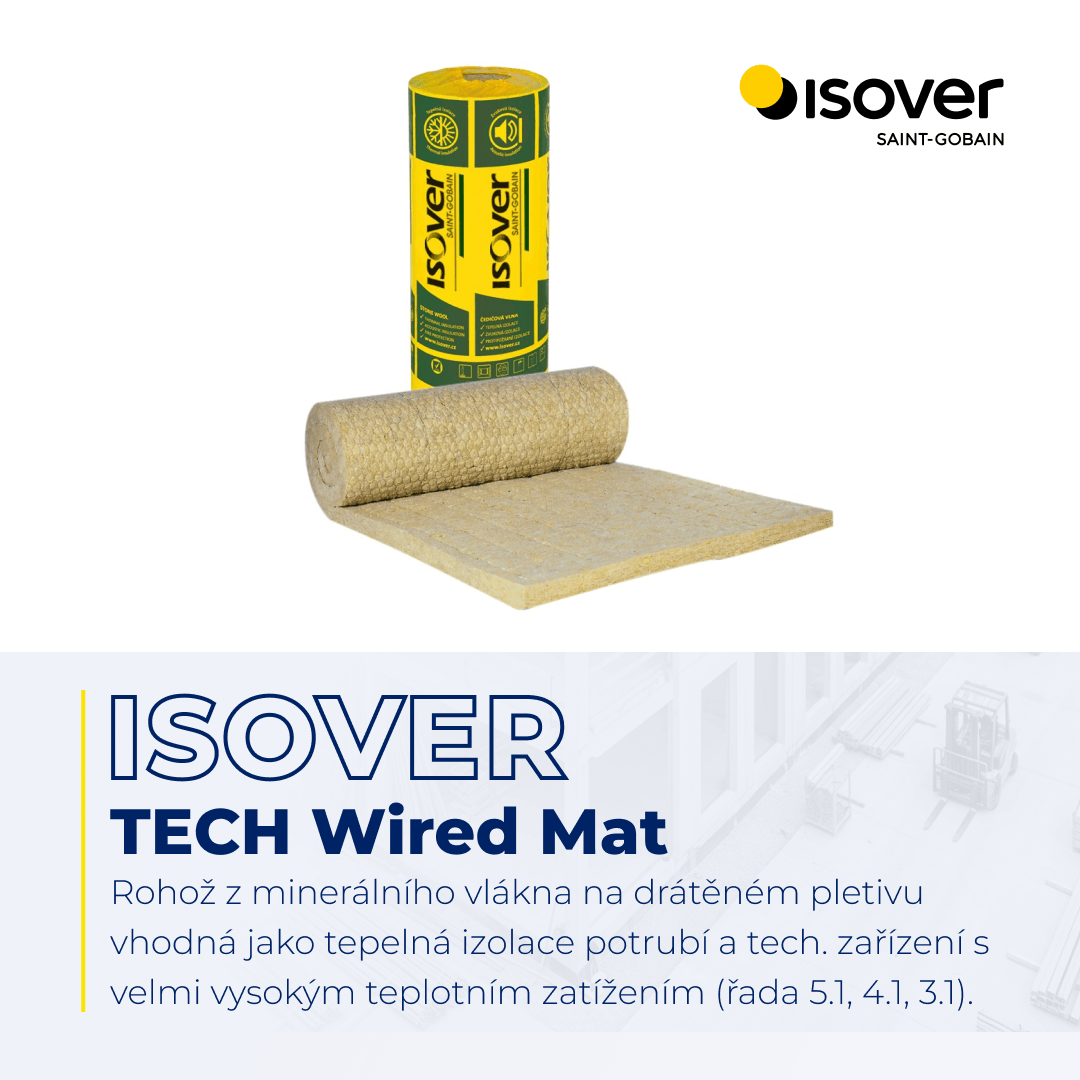

ISOVER TECH Wired je rohož z minerální vlny na drátěném pletivu vhodná pro tepelnou izolaci potrubí a technologických zařízení, zejména tam, kde je potřeba přizpůsobit izolaci tvaru zařízení nebo pracovat s vyšším teplotním zatížením.

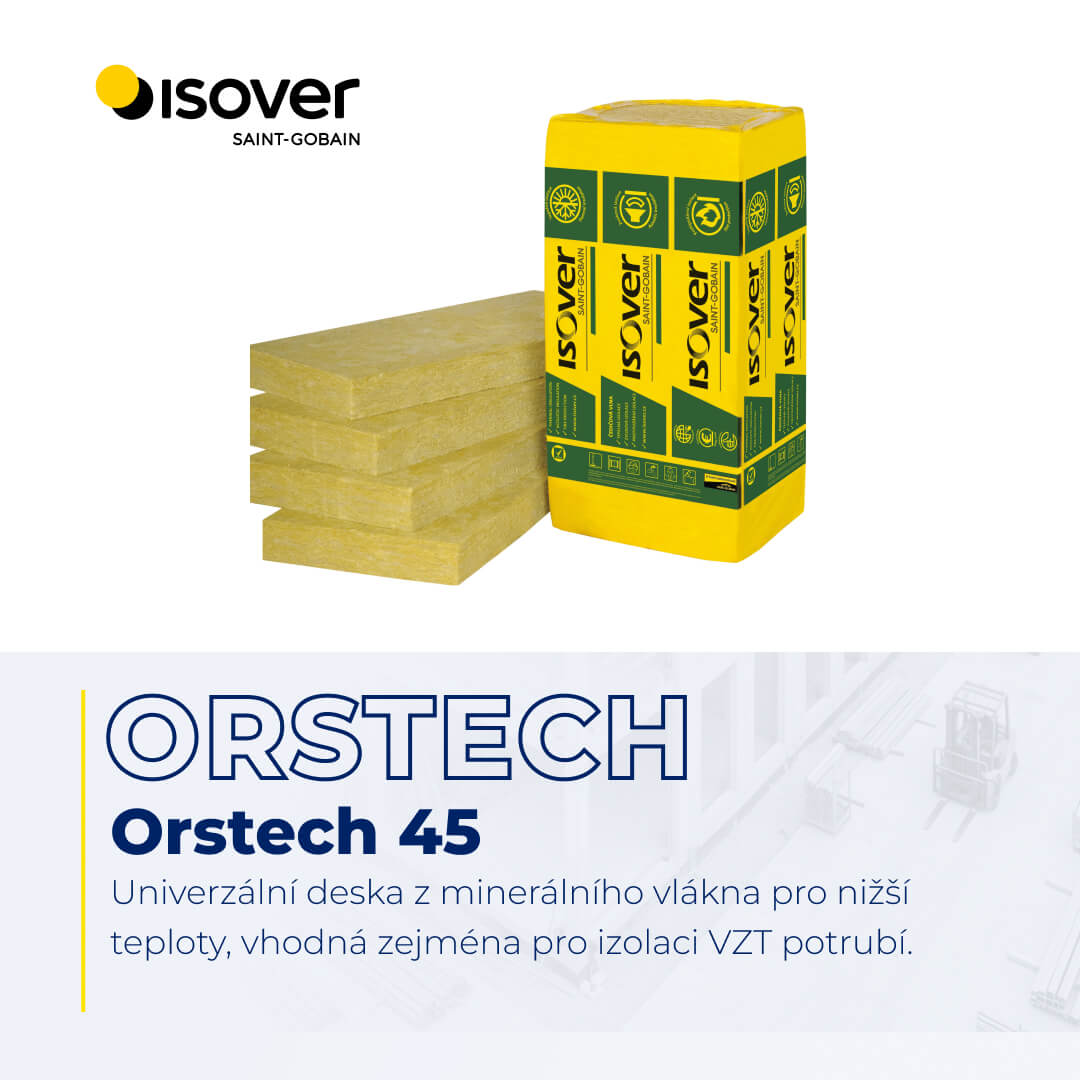

ORSTECH 45 je univerzální deska z minerálního vlákna pro nižší teploty, vhodná zejména pro izolaci VZT potrubí.

2. Požární ochrana: FireProtect®, ORSTECH Protect a ULTIMATE Protect

Požární ochrana tvoří samostatnou a výraznou část portfolia ISOVER. Pro ochranu ocelových nosných konstrukcí nabízí ISOVER systém FireProtect®. Pro požárně odolné vzduchotechnické potrubí jsou určeny systémy ORSTECH Protect a ULTIMATE Protect. Liší se použitým typem izolace, rozsahem použití, dosažitelnou požární odolností i hmotností systému.

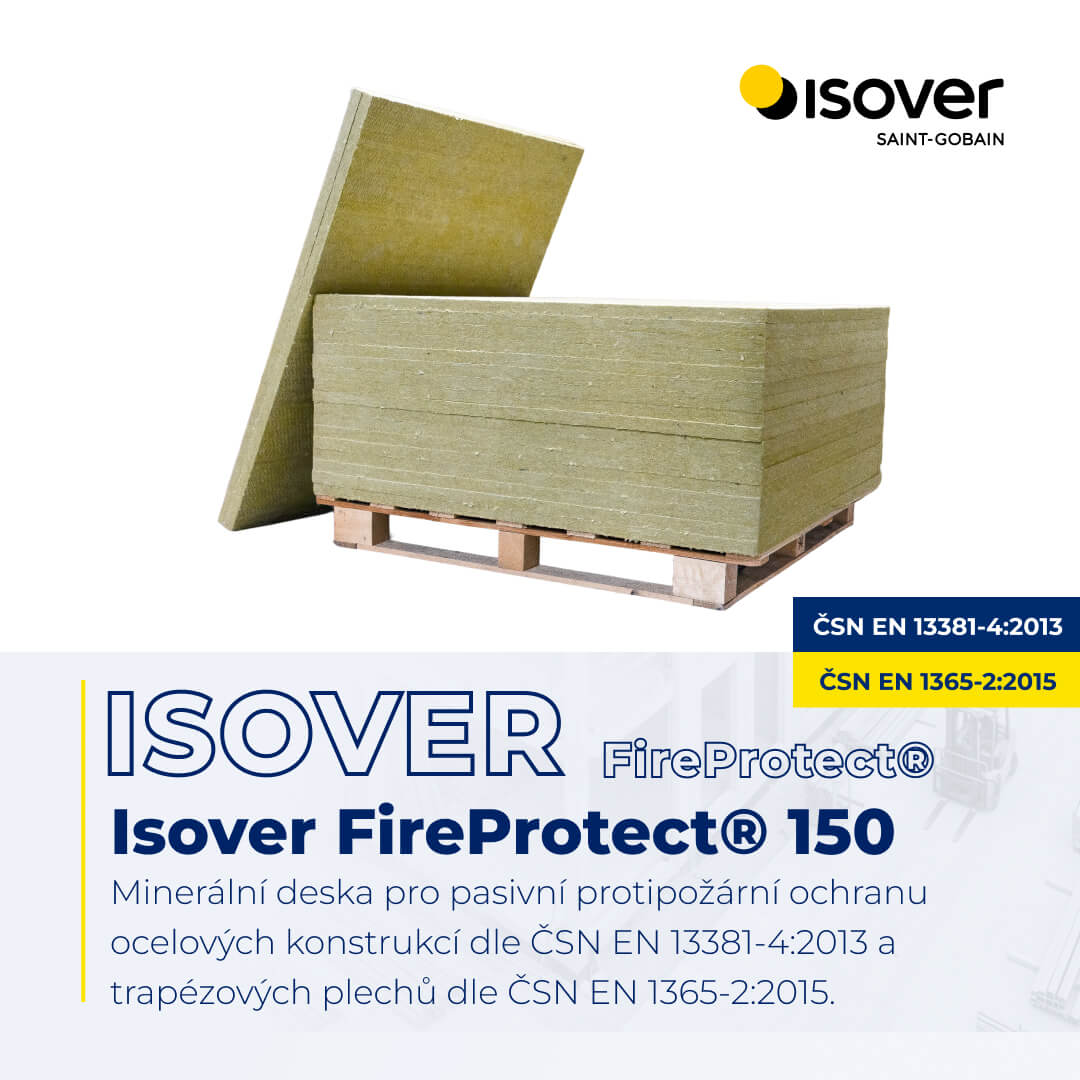

2.1 FireProtect 150®: Požární ochrana ocelových konstrukcí

FireProtect 150® je minerální deska určená pro pasivní protipožární ochranu ocelových nosných konstrukcí dle ČSN EN 13381-4:2013 a trapézových plechů dle ČSN EN 1365-2:2015. Vysoká přesnost výroby s tolerancí tloušťky ±1 mm umožňuje její použití také jako výplně protipožárních dveří.

2.2 ORSTECH Protect: Požární ochrana VZT z kamenné vlny

ORSTECH Protect představuje osvědčený a cenově dostupný standard v požární ochraně vzduchotechnického potrubí z kamenné vlny. Je určen pro VZT potrubí typu A, tedy pro ochranu při působení požáru z vnější strany, s požární odolností do EI 60 S. Podle geometrie potrubí se volí použitý produkt.

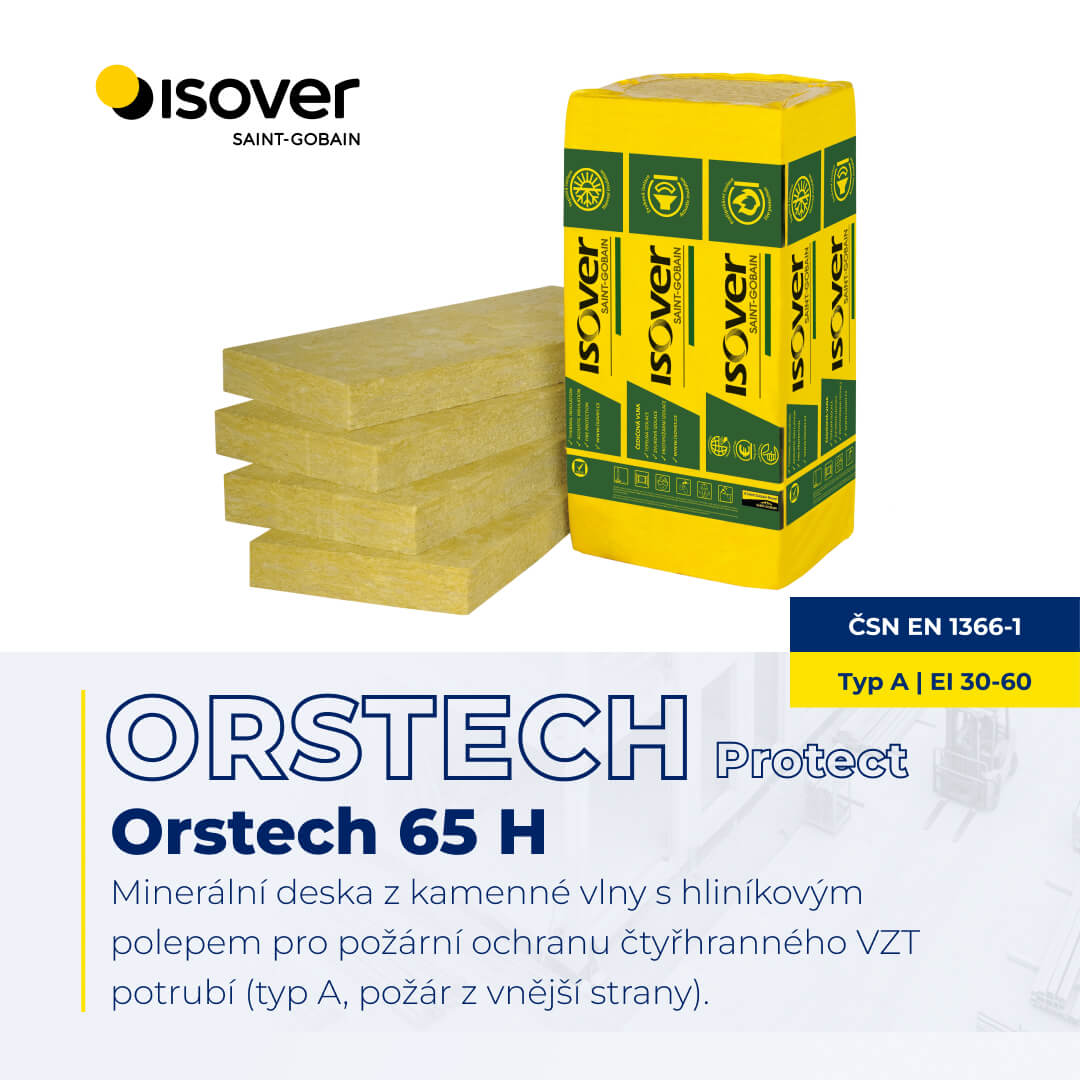

• Čtyřhranné VZT potrubí – ORSTECH 65 H – deska s hliníkovým polepem pro ochranu čtyřhranných vzduchovodů.

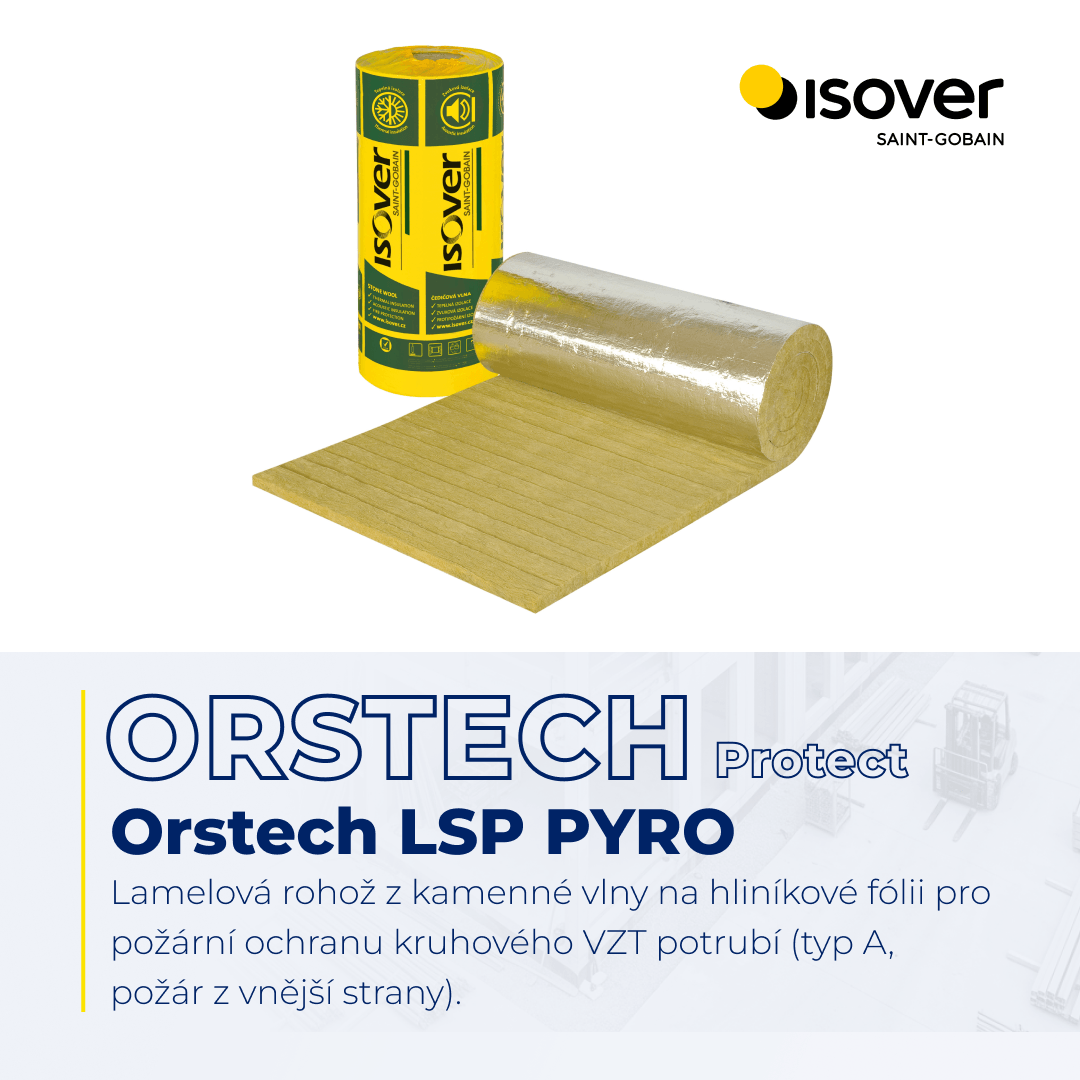

• Kruhové VZT potrubí – ORSTECH LSP PYRO – lamelová rohož na hliníkové fólii pro ochranu kruhových vzduchovodů.

2.3 ULTIMATE Protect: Vyšší požární odolnost při nižší hmotnosti

ULTIMATE Protect rozšiřuje možnosti požární ochrany VZT. Pro potrubí typu A a B nabízí podle konkrétní systémové skladby požární odolnost 30 až 120 minut; systém zahrnuje také řešení pro odvod kouře a tepla ZOKT (typ C) s požární odolností 30 nebo 60 minut. Podle typu a rozměru potrubí se používají tři základní řešení:

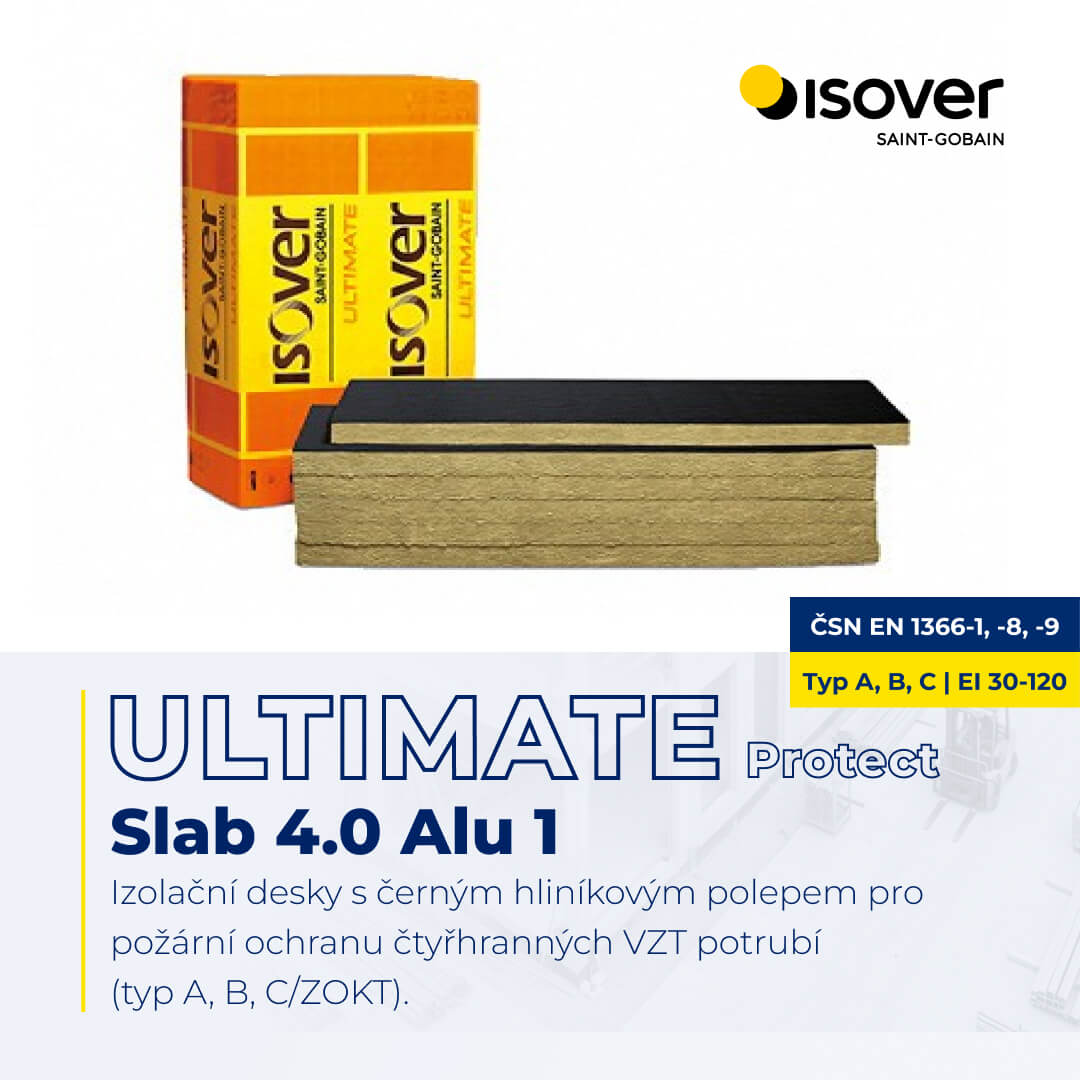

• U Protect Slab 4.0 Alu1 – desky s černou hliníkovou fólií; podle konkrétní montážní skladby systém dosahuje EI 30–120.

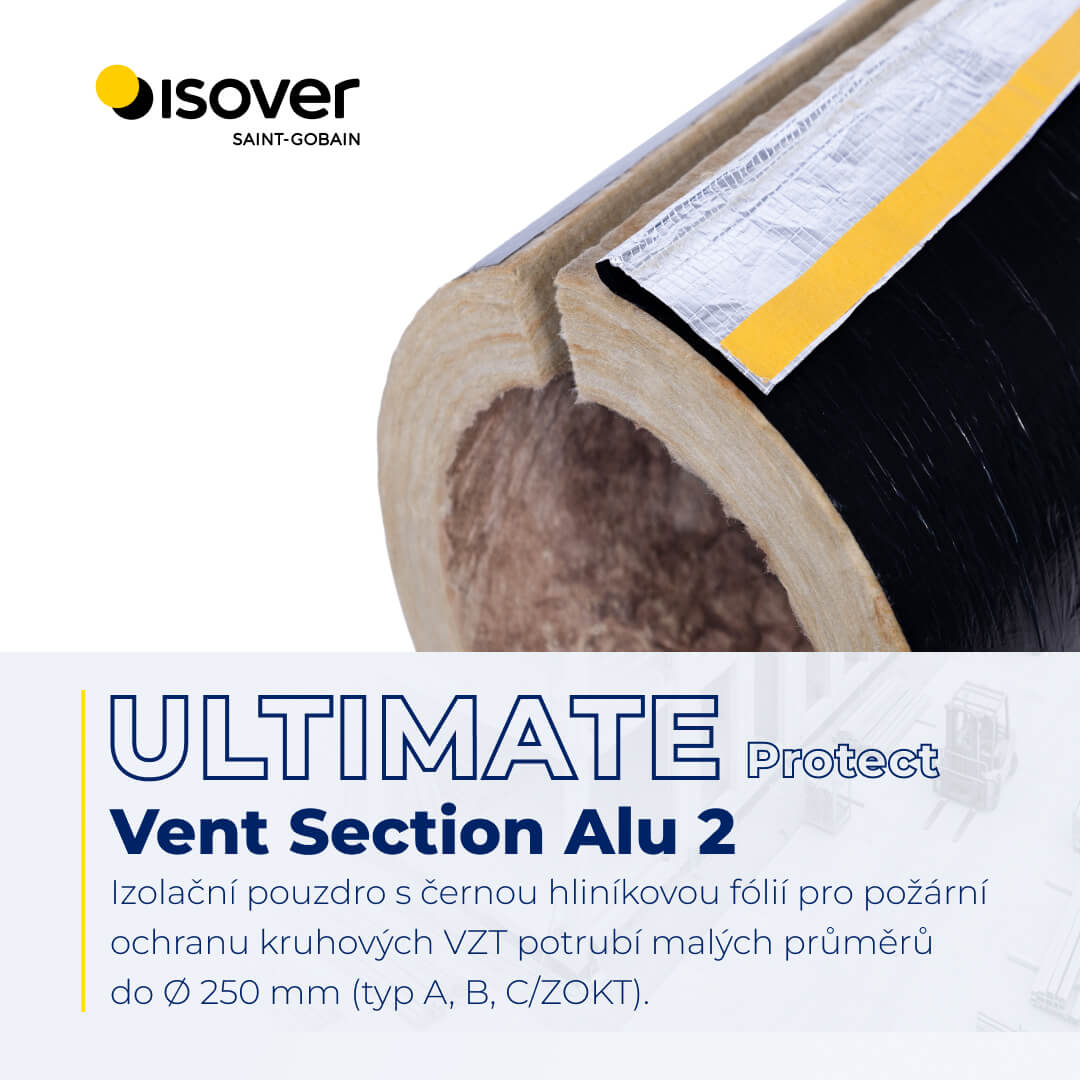

• U Protect Vent Section Alu2 – potrubní pouzdra pro kruhové potrubí do průměru 250 mm; podle skladby EI 30–90.

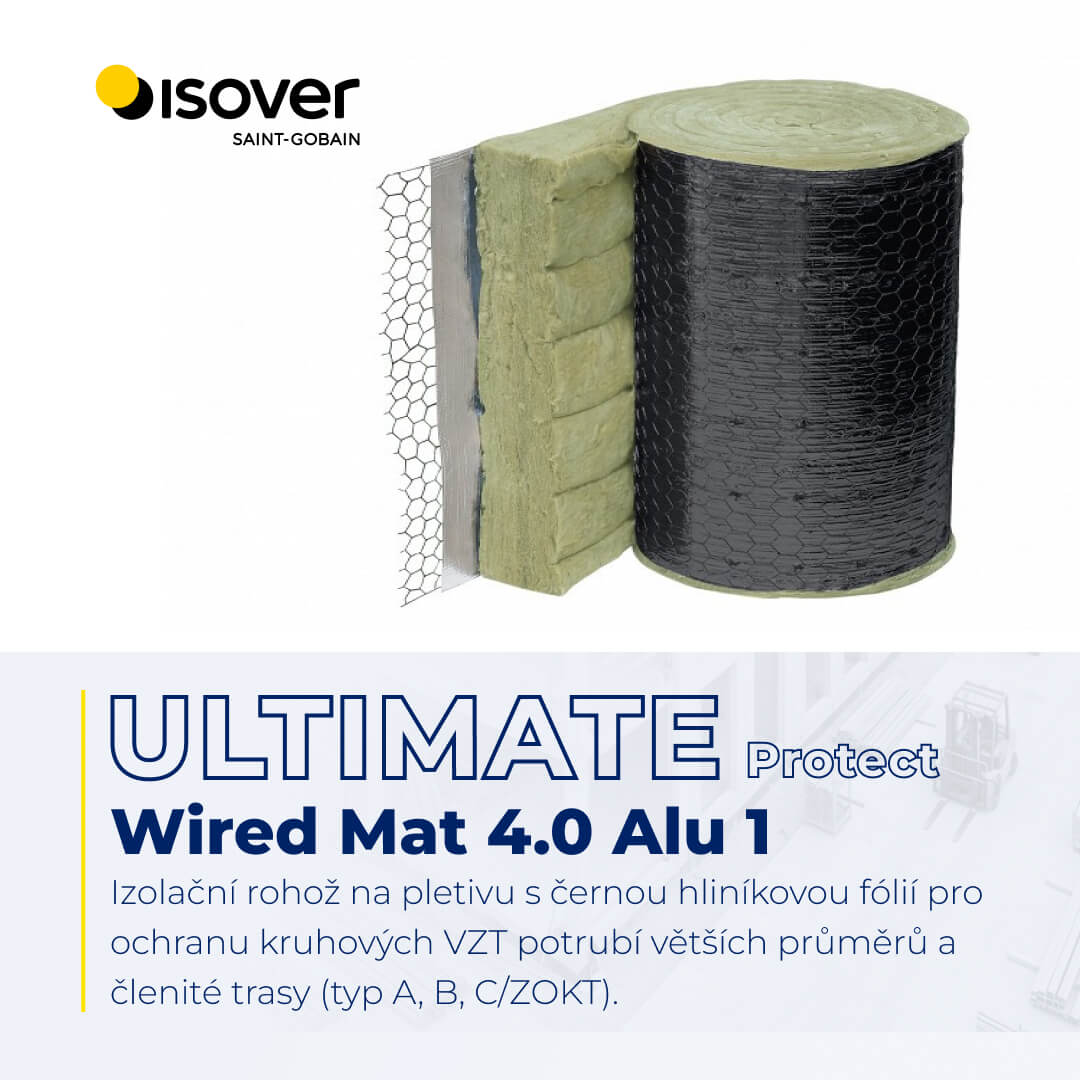

• U Protect Wired Mat 4.0 Alu1 – rohož na drátěném pletivu pro kruhové potrubí; podle skladby až EI 120.

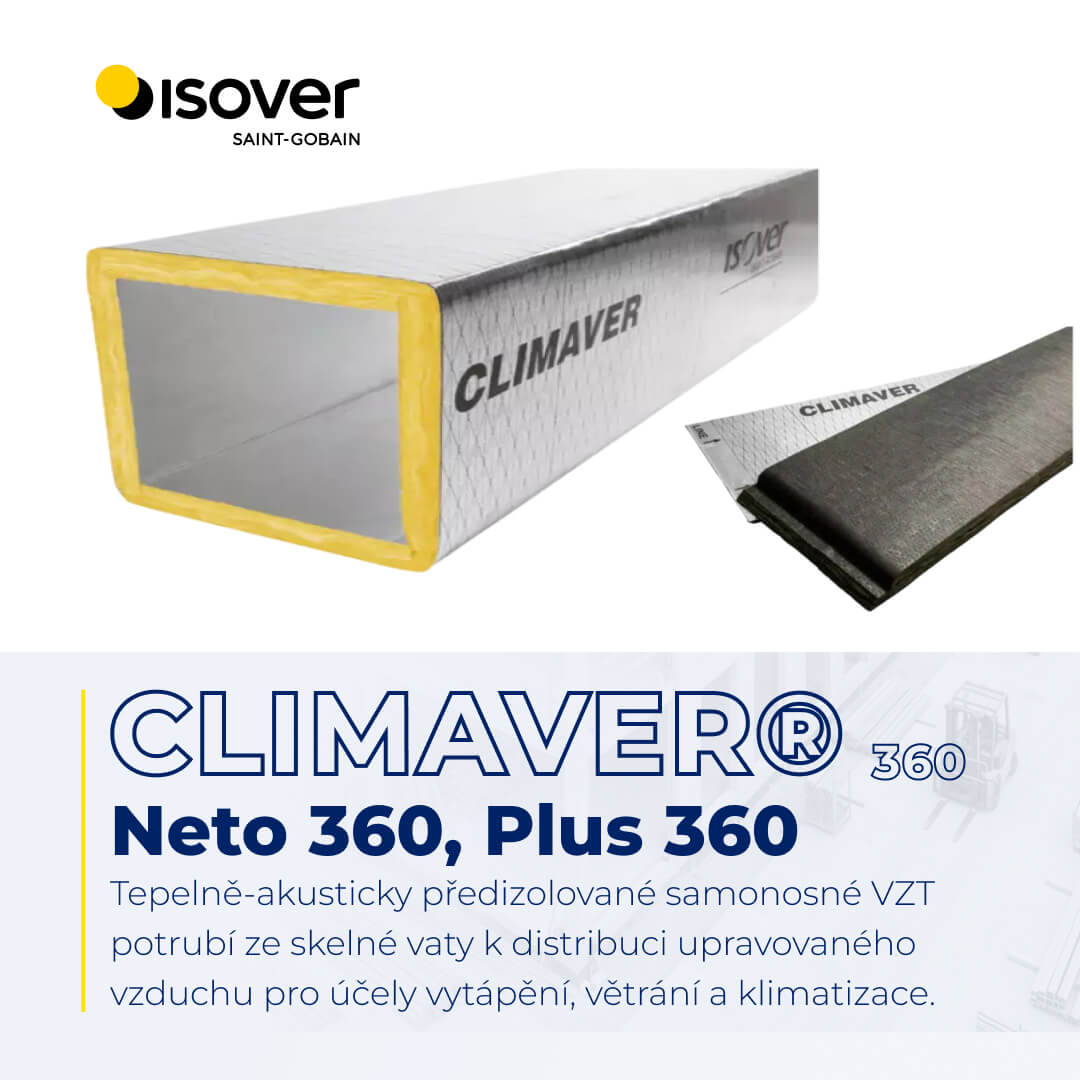

3. CLIMAVER® 360: VZT potrubí a izolace v jednom systému

U klasického VZT se instaluje potrubí a následně jeho izolace. CLIMAVER® 360 oba kroky spojuje: čtyřhranné vzduchotechnické potrubí se vyrábí ze speciálních panelů ze skelné vlny, které již zajišťují tepelněizolační a akustickou funkci. Odpadá tak dodatečné izolování hotového potrubí a systém může zrychlit výrobu i montáž.

CLIMAVER® Neto 360 / Plus 360 je vzduchotechnické potrubí a tepelná i akustická izolace v jednom systému.

4. IsoCal® a IsoDim®: Místo odhadu přesný výpočet

Výběrem produktu návrh technické izolace nekončí. Potřebujete určit vhodnou tloušťku, tepelnou ztrátu, povrchovou teplotu nebo posoudit riziko kondenzace? Právě k tomu ISOVER nabízí IsoCal® a IsoDim® – výpočetní nástroje pro návrh technických izolací potrubí, vzduchovodů, zásobníků, turbín, kotlů, pecí a dalších zařízení.

IsoDim®: Online návrh s možností ukládání projektů

Online IsoDim® umožňuje přihlášení a ukládání rozpracovaných i hotových projektů. Uživatel si může vytvořit také nový izolační materiál, který není součástí nabídky.

IsoDim® je dostupný online a můžete s ním začít pracovat přímo ve webovém prohlížeči.

IsoCal®: 8 výpočtových modulů pro technické izolace

IsoCal® obsahuje databázi technických izolací ISOVER, povrchových úprav, doplňkového vybavení a různých typů tekutin. Lze jej použít i pro obecné výpočty s jinými izolačními materiály a vytvořit vlastní databázi výrobků.

1. Výpočet tepelných ztrát – potrubí, kruhové a obdélníkové vzduchovody a plochy; výpočet z dané tloušťky, maximální povrchové teploty nebo nejvyšší dovolené tepelné ztráty.
2. Teplotní změny v potrubí – výpočet teplotních změn na trase tvořené 1 až 20 úseky.
3. Izolace proti vnější kondenzaci – výpočet požadované tloušťky izolace potrubí nebo plochy pro prevenci kondenzace na vnějším povrchu.
4. Izolace proti vnitřní kondenzaci – výpočet požadované tloušťky izolace proti kondenzaci uvnitř potrubí nebo konstrukce.
5. Protimrazová ochrana – výpočet doby do zamrznutí vodovodu bez odběru a požadovaného výkonu topné spirály.
6. Útlum hluku – výpočet útlumu hluku ve vzduchovodech při použití zvukově pohltivé izolace.
7. Ekonomika izolace – výpočet ekonomické tloušťky izolace a porovnání ekonomiky více typů izolací.
8. Teplota v nádrži – výpočet teplotních změn média akumulovaného v nádrži.

IsoCal® si po vyplnění registračního formuláře stáhněte do počítače, aktivujte program a využijte jeho výpočetní moduly při návrhu technických izolací pro konkrétní provozní podmínky.

5. Od technického listu k realizaci

Šíře portfolia ISOVER umožňuje řešit různé technické požadavky různými cestami: od minerální izolace přes certifikovanou požární skladbu až po integrovaný systém VZT. Rozhodující jsou ale konkrétní technické parametry a jejich ověření. Jedním z příkladů je akustika systému CLIMAVER® 360, podložená laboratorním měřením.

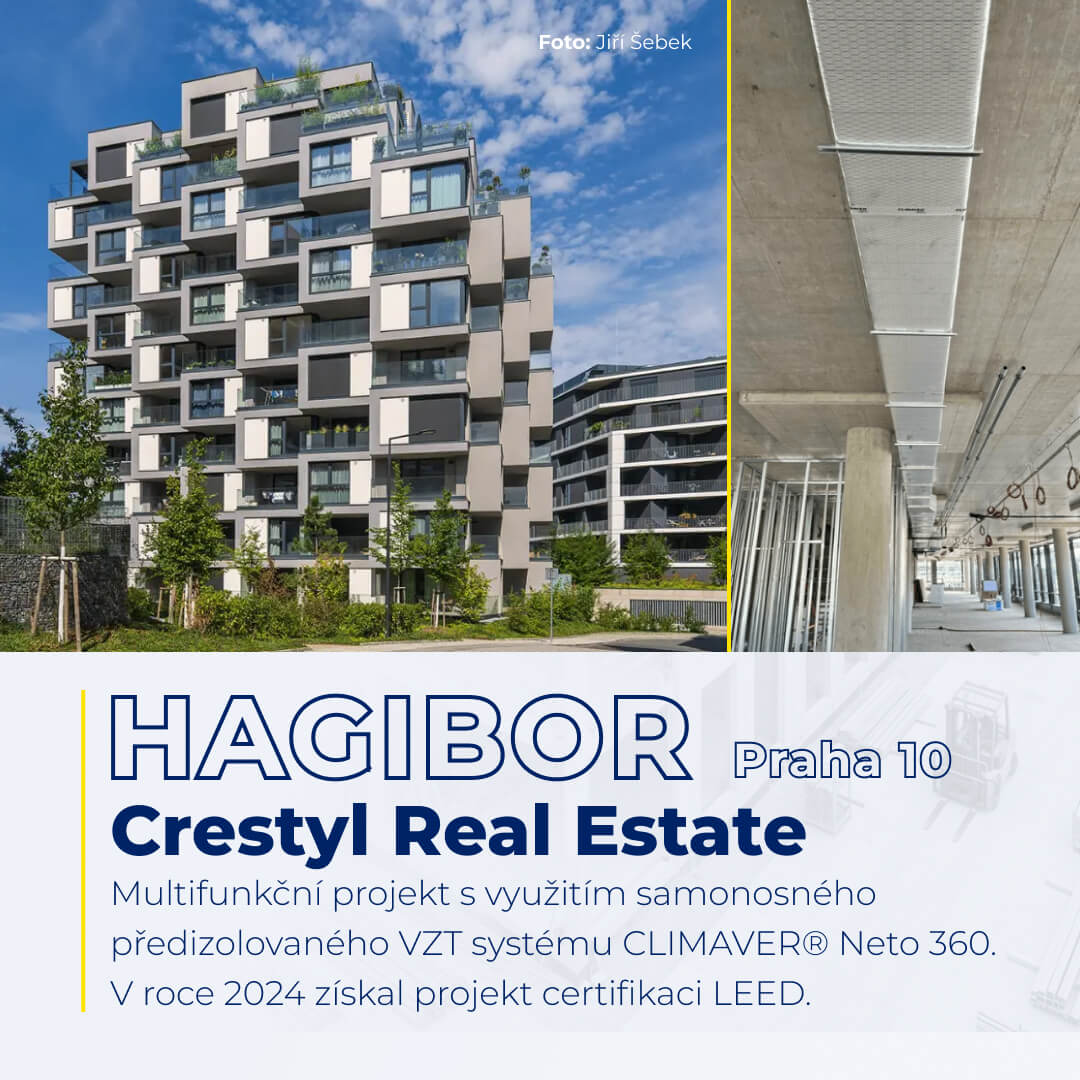

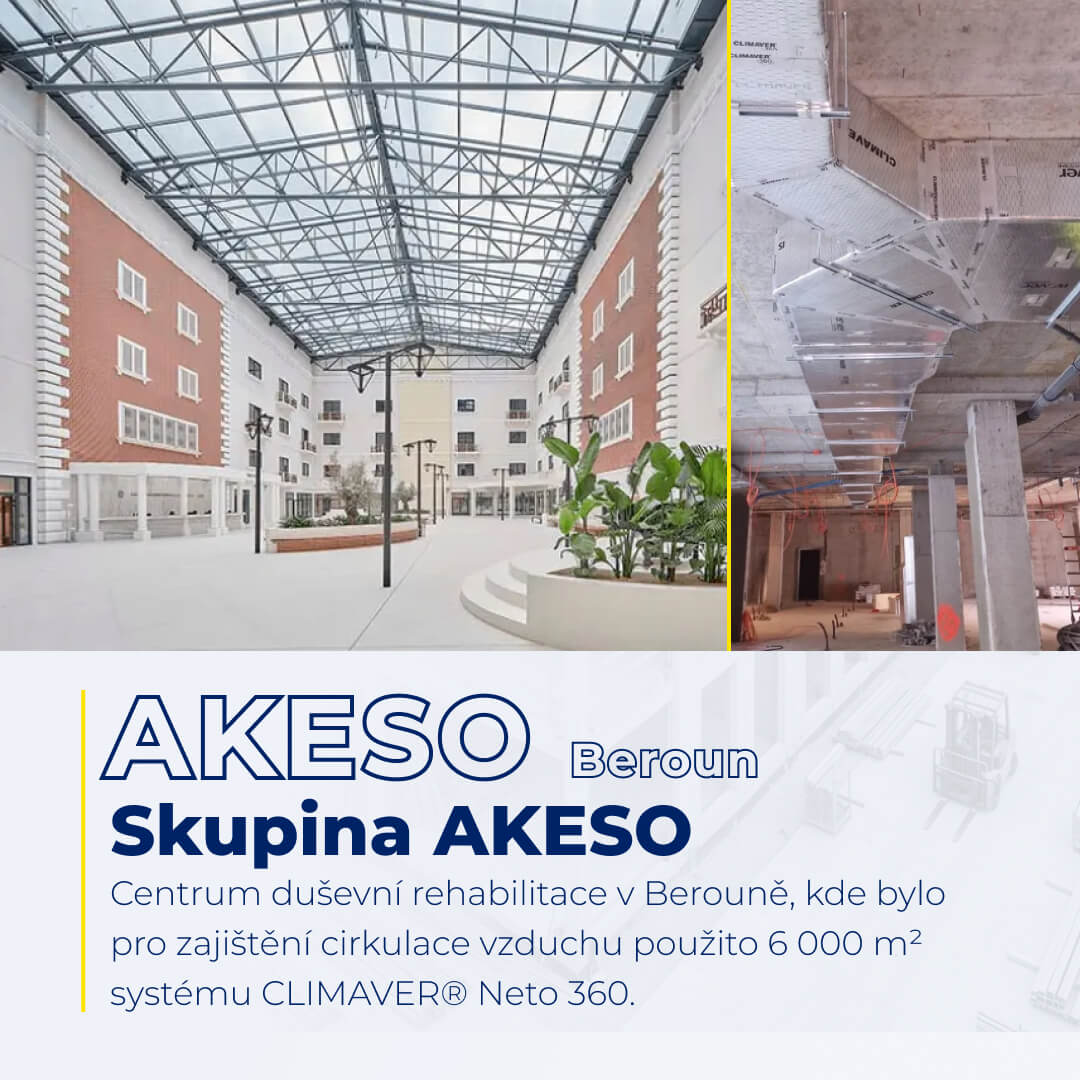

A z laboratoře do praxe: technické řešení musí obstát především při skutečné realizaci. Produkty a systémy ISOVER proto najdeme v českých projektech s rozdílnými požadavky na tepelnou a akustickou izolaci, požární bezpečnost i vzduchotechniku. Mezi referenční realizace patří například OC Stromovka, Palác Dunaj, Centrum duševní rehabilitace Beroun nebo projekt Hagibor, které představujeme na ukázkách níže.

Reference ISOVER

6. Proč ISOVER a AZ FLEX

A teď ještě jeden důvod, proč nakoupit technické izolace ISOVER právě teď

Od 1. září do 30. listopadu 2026 získáváte za nákup technických izolací ISOVER body do věrnostního programu FLEXI BONUS. Za každých 1 000 Kč bez DPH získáte 2 body. Nasbírané body můžete vyměnit za profesionální pracovní oblečení Helly Hansen Workwear.

Potřebujete vybrat vhodné řešení?

Prohlédněte si technické izolace ISOVER v nabídce AZ FLEX nebo se obraťte na naše specialisty. Pomůžeme vám vybrat vhodný izolační materiál nebo systémové řešení podle konkrétní aplikace.
